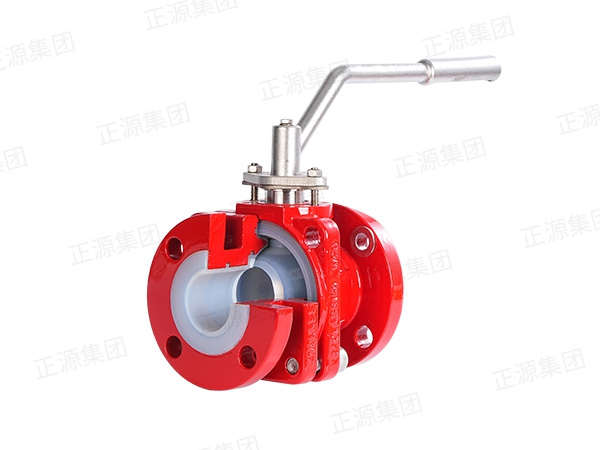

高性能系列襯氟球閥是引進德國先進技術合作開發的可出口歐美的高性能重載型襯氟球閥。該閥門內腔及球軸部分采用全包裹模壓襯氟工藝，可應用于液態或氣態復雜工況下的開關、流量控制和截?cái)喔g性有毒介質以及超純的介質應用工況。采用全進口氟塑料襯里材料，適用的溫度和壓力范圍寬廣，可根據客戶的不同工況和工藝需要，有多種閥門配置可供選擇。

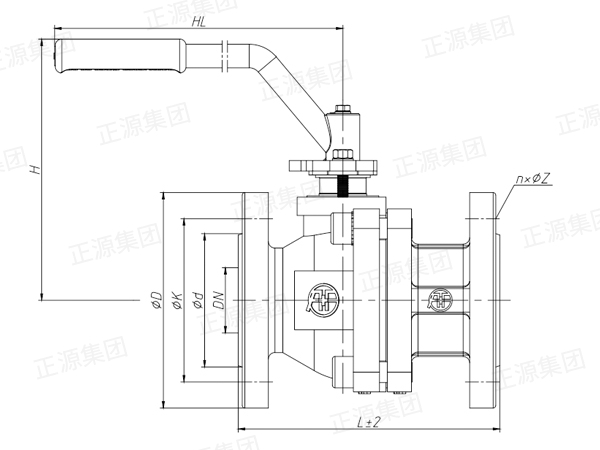

| 公稱通徑 | 標準值-PN16/Class150 | 參考值 | ||||||||||||||
|
DN (mm) |
NPS (inch) |
L | D | K | d | n×ΦZ | 平臺尺寸 ISO 5211 |
H | HL | 備注 | ||||||
| GB | EN | ASME | GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | ||||||
| 15 | ½＂ | 140 | 130 | 130 | 95 | 88.9 | 65 | 60.3 | 48 | 42 | 4×Φ14 | 4×Φ15.8 | F05 | 125 | 180 | 手動 |
| 20 | ¾＂ | 140 | 150 | 150 | 105 | 100 | 75 | 69.9 | 58 | 51 | 4×Φ14 | 4×Φ15.8 | F05 | 125 | 180 | 手動 |
| 25 | 1＂ | 150 | 160 | 127 | 115 | 108 | 85 | 79.4 | 68 | 53 | 4×Φ14 | 4×Φ15.8 | F05 | 125 | 180 | 手動 |
| 40 | 1½＂ | 180 | 200 | 165 | 150 | 127 | 110 | 98.4 | 88 | 73 | 4×Φ18 | 4×Φ15.8 | F07 | 190 | 270 | 手動 |
| 50 | 2＂ | 200 | 230 | 178 | 165 | 152.4 | 125 | 120.7 | 102 | 92 | 4×Φ18 | 4×Φ19 | F07 | 200 | 270 | 手動 |
| 65 | 2½＂ | 220 | 290 | \ | 185 | \ | 145 | \ | 122 | \ | 8×Φ18 | \ | F07 | 220 | 270 | 手動 |
| 80 | 3＂ | 250 | 310 | 203 | 200 | 190.5 | 160 | 152.4 | 138 | 127 | 8×Φ18 | 4×Φ19 | F10 | 260 | 380 | 手動 |
| 100 | 4＂ | 280 | 350 | 229 | 220 | 228.6 | 180 | 190.5 | 158 | 157 | 8×Φ18 | 8×Φ19 | F10 | 270 | 380 | 手動 |
| 125 | 5＂ | \ | 400 | \ | 250 | \ | 210 | \ | 188 | \ | 8×Φ18 | \ | F10 | \ | \ | 蝸輪 |
| 150 | 6＂ | 360 | 480 | 267 | 285 | 279.4 | 240 | 241.3 | 212 | 216 | 8×Φ22 | 8×Φ22 | F12 | \ | \ | 蝸輪 |
| 公稱通徑 | 標準值-PN16/Class150 | 參考值 | ||||||||||||||
|
DN (mm) |
NPS (inch) |
L | D | K | d | n×ΦZ | 平臺尺寸 ISO 5211 |
H | HL | 備注 | ||||||
| GB | EN | ASME | GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | GB/EN | ASME | ||||||
| 15 | ½＂ | 140 | 130 | 130 | 95 | 88.9 | 65 | 60.3 | 48 | 42 | 4×Φ14 | 4×Φ15.8 | F05 | 125 | 180 | 手動 |
| 20 | ¾＂ | 140 | 150 | 150 | 105 | 100 | 75 | 69.9 | 58 | 51 | 4×Φ14 | 4×Φ15.8 | F05 | 125 | 180 | 手動 |
| 25 | 1＂ | 150 | 160 | 127 | 115 | 108 | 85 | 79.4 | 68 | 53 | 4×Φ14 | 4×Φ15.8 | F05 | 125 | 180 | 手動 |
| 40 | 1½＂ | 180 | 200 | 165 | 150 | 127 | 110 | 98.4 | 88 | 73 | 4×Φ18 | 4×Φ15.8 | F07 | 190 | 270 | 手動 |
| 50 | 2＂ | 200 | 230 | 178 | 165 | 152.4 | 125 | 120.7 | 102 | 92 | 4×Φ18 | 4×Φ19 | F07 | 200 | 270 | 手動 |
| 65 | 2½＂ | 220 | 290 | \ | 185 | \ | 145 | \ | 122 | \ | 8×Φ18 | \ | F07 | 220 | 270 | 手動 |
| 80 | 3＂ | 250 | 310 | 203 | 200 | 190.5 | 160 | 152.4 | 138 | 127 | 8×Φ18 | 4×Φ19 | F10 | 260 | 380 | 手動 |
| 100 | 4＂ | 280 | 350 | 229 | 220 | 228.6 | 180 | 190.5 | 158 | 157 | 8×Φ18 | 8×Φ19 | F10 | 270 | 380 | 手動 |
| 125 | 5＂ | \ | 400 | \ | 250 | \ | 210 | \ | 188 | \ | 8×Φ18 | \ | F10 | \ | \ | 蝸輪 |
| 150 | 6＂ | 360 | 480 | 267 | 285 | 279.4 | 240 | 241.3 | 212 | 216 | 8×Φ22 | 8×Φ22 | F12 | \ | \ | 蝸輪 |
◆ 公稱壓力：PN10、PN16
◆ 公稱通徑：DN15～150
◆ 使用溫度：-20～120℃（全襯F46）、-20～150℃（球襯PFA）、-20～180℃（全襯PFA）
◆ 使用壓力：-0.09～1.6MPa
◆ 驅動方式：手動、蝸輪、氣動、電動
◆ 國標球閥：端面至端面長度符合HG/T3704(氟塑料襯里閥門通用技術條件)，法蘭符合HG/T20592 PN10/PN16，可按要求:按ASME/ANSI B16.5 CL.150，J1S10K鉆孔
◆ 歐標球閥：端面至端面長度符合EN558系列2.1(ISO5752系列1.1)，法蘭符合EN1092-1，可按要求:按ASME/ANSIB 16.5CL.150，JIS10K鉆孔
◆ 美標球閥：端面至端而長度符合ASME/ANSIB16,10(短)，法蘭符合ASME/ANSI B16.5 CL.150，可按要求：按EN1092-1，JIS10K鉆孔
◆ 公稱壓力：PN10、PN16
◆ 公稱通徑：DN15～150
◆ 使用溫度：-20～120℃（全襯F46）、-20～150℃（球襯PFA）、-20～180℃（全襯PFA）
◆ 使用壓力：-0.09～1.6MPa
◆ 驅動方式：手動、蝸輪、氣動、電動
◆ 國標球閥：端面至端面長度符合HG/T3704(氟塑料襯里閥門通用技術條件)，法蘭符合HG/T20592 PN10/PN16，可按要求:按ASME/ANSI B16.5 CL.150，J1S10K鉆孔
◆ 歐標球閥：端面至端面長度符合EN558系列2.1(ISO5752系列1.1)，法蘭符合EN1092-1，可按要求:按ASME/ANSIB 16.5CL.150，JIS10K鉆孔
◆ 美標球閥：端面至端而長度符合ASME/ANSIB16,10(短)，法蘭符合ASME/ANSI B16.5 CL.150，可按要求：按EN1092-1，JIS10K鉆孔
