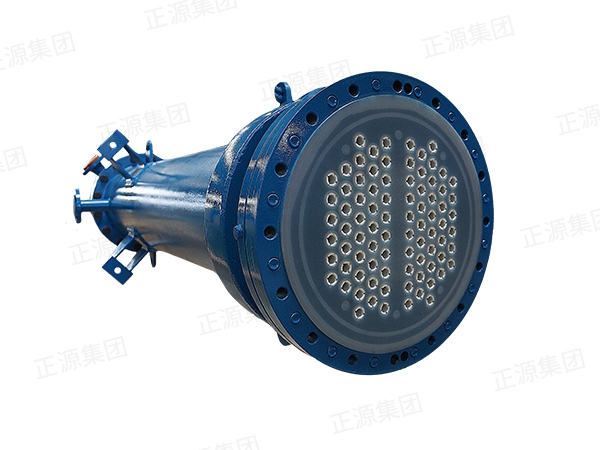

碳化硅熱交換器

碳化硅熱交換器設計成模塊化、可互換性結構。便于設備維修，無壓燒結碳化硅換熱管，能運用到任何公稱直徑的殼體內，換熱器兩端，每根管子均有獨立的0型密封組件。

025-57255189

在線咨詢

產品詳情

新型管板設計的優點

? 碳化硅管不承受機械壓緊力和拉力，熱應力也通過0型圈釋放。

? 碳化硅管子與管板實現完美的密封。

? 鋼襯PFA管板既有優良的耐腐蝕性能,又有更高的強度，適用溫度和壓力的范圍更高。

? 廣泛的化學耐蝕性，與介質接觸部件均由耐蝕良好的材料制成。

? 管程或殼程任何一側發生泄漏，均會從檢漏孔中及時發現,不會造成嚴重的設備腐蝕損壞風險。

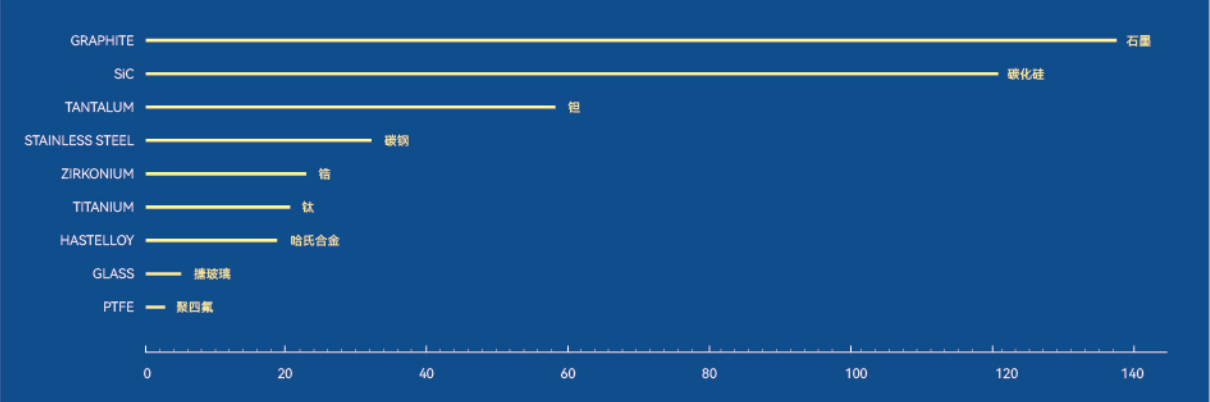

各類材料的導熱系數對比

新型管板設計的優點

? 碳化硅管不承受機械壓緊力和拉力，熱應力也通過0型圈釋放。

? 碳化硅管子與管板實現完美的密封。

? 鋼襯PFA管板既有優良的耐腐蝕性能,又有更高的強度，適用溫度和壓力的范圍更高。

? 廣泛的化學耐蝕性，與介質接觸部件均由耐蝕良好的材料制成。

? 管程或殼程任何一側發生泄漏，均會從檢漏孔中及時發現,不會造成嚴重的設備腐蝕損壞風險。

各類材料的導熱系數對比

產品參數表

碳化硅換熱管的物理性能

編號	項目	單位	反應燒結碳化硅	無壓燒結碳化硅
1	碳化硅含量	wt%	≥85	≥99.5
2	游離硅含量	wt%	<12	0
3	體積密度	$g \cdot c m^{- 3}$	≥3.04	3.12±0.02
4	氣孔率	%	≤0.5	≤0.06
5	抗彎強度(三點)	MPa	350±42	402±35
6	斷裂韌性	MPa.m1/2	4.0±0.5	3.8±0.7
7	彈性模量	GPa	350±20	410±10
8	維氏硬度	GPa	≥20	19.2±1.8
9	熱導率(室溫)	W/m·K	80±20	130±10
10	熱膨脹系數(室溫)	10-6K-1	3.5±0.1	4.66

耐化學介質腐蝕性能

無壓燒結碳化硅換熱管是以高純、超細a-SiC碳化硅粉為原料，加入少量的燒結助劑，在真空氣氛中，1950~2100℃高溫下燒結，所得碳化硅換熱管幾乎完全致密，不含游離硅，具有優良的耐化學腐蝕性能，在200℃以內，幾乎對目前已知的化學物質均呈現惰性。我司為確保設備性能的優良，用于換熱器的換熱管全部為無壓燒結。

腐蝕介質	溫度°	反應燒結 腐蝕速率mg/(cm².y)	無壓燒結 腐蝕速率mg/(cm2.y)
98% H?SO?	100	59	≤2.0
65% HNO?	100	2.4	≤0.2
37% HCI	86	1.6	≤0.2
85% H?PO?	100	9.2	≤0.2
50% NaOH	100	≥1000	≤3.0
45% KOH	100	≥1000	≤0.2
54% HF	RT	35	≤0.2
10% HF(65%)+HNO?(65%)	RT	≥1000	≤0.2
10%HF(65%)+HNO?(65%)	120	≥1000	≤2.0

附注：樣品浸沒在高壓釜中腐蝕介質中，放置到烘箱中測試，測試時間2周。失重≥1000，幾天內損壞；100-999，壽命一個月；50-99，壽命一年；10-49，長期使用，特殊工況慎用；0.3-9.9，長期使用。≤0.2，長期使用，制品表面無任何腐蝕。

更寬范圍的材料選用

根據工狀條件和介質特性，可選擇性價比最高的部件材料，可按下表選擇合適的材料

部件	腐蝕介質走殼程	腐蝕介質走管程
殼體	搪玻璃、襯氟、噴涂氟材料	碳鋼(鍍鋅)、304L或316L
換熱管	無壓燒結管Φ14x1.5mm、Φ19x2.25mm、Φ25x3mm	無壓燒結管Φ14x1.5mm、Φ19x2.25mm、Φ25x3mm
第一管板	碳鋼(鍍鋅)、304L或316L	CS/PFA、304/PFA、316/PFA、PTFE
第二管板	CS/PFA、304/PFA、316/PFA、PTFE	碳鋼(鍍鋅)、304L或316L
主密封0圈	氟橡膠、硅橡膠	全氟醚橡膠
副密封0圈	全氟醚橡膠	氟橡膠、硅橡膠
管箱	碳鋼(鍍鋅)、304L或316L	搪玻璃、襯氟、噴涂氟材料

碳化硅換熱管的物理性能

編號	項目	單位	反應燒結碳化硅	無壓燒結碳化硅
1	碳化硅含量	wt%	≥85	≥99.5
2	游離硅含量	wt%	<12	0
3	體積密度	$g \cdot c m^{- 3}$	≥3.04	3.12±0.02
4	氣孔率	%	≤0.5	≤0.06
5	抗彎強度(三點)	MPa	350±42	402±35
6	斷裂韌性	MPa.m1/2	4.0±0.5	3.8±0.7
7	彈性模量	GPa	350±20	410±10
8	維氏硬度	GPa	≥20	19.2±1.8
9	熱導率(室溫)	W/m·K	80±20	130±10
10	熱膨脹系數(室溫)	10-6K-1	3.5±0.1	4.66

耐化學介質腐蝕性能

腐蝕介質	溫度°	反應燒結 腐蝕速率mg/(cm².y)	無壓燒結 腐蝕速率mg/(cm2.y)
98% H?SO?	100	59	≤2.0
65% HNO?	100	2.4	≤0.2
37% HCI	86	1.6	≤0.2
85% H?PO?	100	9.2	≤0.2
50% NaOH	100	≥1000	≤3.0
45% KOH	100	≥1000	≤0.2
54% HF	RT	35	≤0.2
10% HF(65%)+HNO?(65%)	RT	≥1000	≤0.2
10%HF(65%)+HNO?(65%)	120	≥1000	≤2.0

更寬范圍的材料選用

根據工狀條件和介質特性，可選擇性價比最高的部件材料，可按下表選擇合適的材料

部件	腐蝕介質走殼程	腐蝕介質走管程
殼體	搪玻璃、襯氟、噴涂氟材料	碳鋼(鍍鋅)、304L或316L
換熱管	無壓燒結管Φ14x1.5mm、Φ19x2.25mm、Φ25x3mm	無壓燒結管Φ14x1.5mm、Φ19x2.25mm、Φ25x3mm
第一管板	碳鋼(鍍鋅)、304L或316L	CS/PFA、304/PFA、316/PFA、PTFE
第二管板	CS/PFA、304/PFA、316/PFA、PTFE	碳鋼(鍍鋅)、304L或316L
主密封0圈	氟橡膠、硅橡膠	全氟醚橡膠
副密封0圈	全氟醚橡膠	氟橡膠、硅橡膠
管箱	碳鋼(鍍鋅)、304L或316L	搪玻璃、襯氟、噴涂氟材料
