設計壓力:-0.1MPa~0.6MPa
設計溫度:-20℃~200℃
單臺換熱面積
接管法蘭標準:GB/HG/DIN/ANSI/JIS
碳化硅管長度:1000mm~3000mm
殼體公稱直徑:DN150mm~DN1000mm

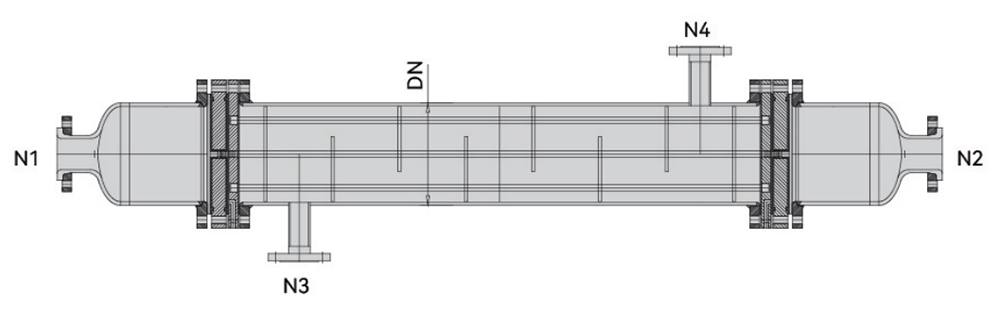

主要尺寸參數
DN | N1 | N2 | N3 | N4 | DN | N1 | N2 | N3 | N4 |
150 | 50 | 50 | 25 | 25 | 500 | 150 | 150 | 80 | 80 |
200 | 50 | 50 | 50 | 50 | 600 | 150 | 150 | 100 | 100 |
250 | 100 | 100 | 50 | 50 | 700 | 150 | 150 | 100 | 100 |
300 | 100 | 100 | 50 | 50 | 800 | 150 | 150 | 100 | 100 |
350 | 100 | 100 | 65 | 65 | 900 | 150 | 150 | 100 | 100 |
400 | 150 | 150 | 65 | 65 | 1000 | 150 | 150 | 100 | 100 |
450 | 150 | 150 | 80 | 80 |
注:以上數據僅供參考。
設備基本尺寸及換熱面積/M²(Ф14)
公稱直徑 | 殼體長度 | F(mm) | D1(mm) | N1 | D2(mm) | N2 | ||||||
DN | 1040 | 1540 | 2040 | 2540 | 3040 | 4040 | mm | mm | DN | mm | DN | 備注 |
150 | 1.36 | 1.7 | 2.7 | 3.4 | 4 | 5.4 | 150 | 150 | 50 | 310 | 50 | 四氟管板 |
200 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 9.6 | 150 | 175 | 50 | 335 | 50 | |
250 | 3.8 | 5.8 | 7.7 | 9.6 | 11.6 | 15.4 | 150 | 190 | 100 | 415 | 100 | |
150 | 0.96 | 1.45 | 1.9 | 2.4 | 2.9 | 3.86 | 150 | 150 | 50 | 310 | 50 | 襯氟管板 |
200 | 1.7 | 2.57 | 3.4 | 4.2 | 5.1 | 6.85 | 150 | 175 | 50 | 335 | 50 | |
250 | 3.56 | 5.34 | 7.1 | 8.9 | 10.68 | 14.2 | 150 | 190 | 100 | 415 | 100 | |
300 | 5.14 | 7.7 | 10.28 | 12.85 | 15.4 | 20.57 | 150 | 205 | 100 | 430 | 100 | |
350 | 6.37 | 9.56 | 12.74 | 15.9 | 19.1 | 25.49 | 150 | 220 | 100 | 445 | 100 | |
400 | 9 | 13.5 | 18 | 22.5 | 27 | 36 | 150 | 235 | 150 | 520 | 150 | |
450 | 11.5 | 17.27 | 23 | 28.79 | 34.55 | 46 | 150 | 255 | 150 | 545 | 150 | |
500 | 15 | 22.6 | 30.15 | 37.69 | 45.2 | 60.3 | 150 | 270 | 150 | 555 | 150 | |
600 | 21.67 | 32.5 | 43.3 | 54.18 | 65 | 86.68 | 150 | 300 | 150 | 580 | 150 | |
700 | 26.3 | 39.5 | 52.7 | 65.9 | 79.1 | 105.5 | 150 | 345 | 150 | 640 | 150 | |
800 | 34.8 | 52.2 | 69.6 | 87 | 104.4 | 139.2 | 150 | 385 | 150 | 650 | 150 | |
900 | 44.6 | 66.9 | 89.3 | 111.6 | 133.9 | 178.6 | 150 | 400 | 150 | 685 | 150 | |
1000 | 56 | 84.1 | 112.1 | 140.2 | 168.2 | 224.3 | 150 | 445 | 150 | 734 | 150 |
注:D1為立式設備管口為N1的情況下的封頭高度,D2為臥式設備管口為N2的情況下的管箱長度。
設備基本尺寸及換熱面積/M²(Ф19)
公稱直徑 | 殼體長度A(mm) | F(mm) | D1(mm) | N1 | D2(mm) | N2 | ||||||
DN | 1040 | 1540 | 2040 | 2540 | 3040 | 4040 | mm | mm | DN | mm | DN | 備注 |
150 | 0.89 | 1.3 | 1.7 | 2.2 | 2.6 | 3.5 | 150 | 150 | 50 | 310 | 50 | 四氟管板 |
200 | 2 | 3 | 4 | 5 | 6 | 8.1 | 150 | 175 | 50 | 335 | 50 | |
250 | 3.4 | 5.1 | 6.8 | 8.5 | 10.2 | 13.6 | 150 | 190 | 100 | 415 | 100 | |
150 | 0.89 | 1.34 | 1.78 | 2.23 | 2.68 | 3.57 | 150 | 150 | 50 | 310 | 50 | 襯氟管板 |
200 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 6.4 | 150 | 175 | 50 | 335 | 50 | |
250 | 3 | 4.56 | 6 | 7.6 | 9.1 | 12.1 | 150 | 190 | 100 | 415 | 100 | |
300 | 4.8 | 7.24 | 9.66 | 12 | 14.49 | 19.32 | 150 | 205 | 100 | 430 | 100 | |
350 | 6.1 | 9.2 | 12.2 | 15.36 | 18.4 | 24.57 | 150 | 220 | 100 | 445 | 100 | |
400 | 8.65 | 12.97 | 17.3 | 21.6 | 25.95 | 34.6 | 150 | 235 | 150 | 520 | 150 | |
450 | 10 | 15 | 20 | 25 | 30 | 40 | 150 | 255 | 150 | 545 | 150 | |
500 | 13.66 | 20.49 | 27.3 | 34.1 | 40.98 | 54.64 | 150 | 270 | 150 | 555 | 150 | |
600 | 17.94 | 29.6 | 39.49 | 49.36 | 59.24 | 78.98 | 150 | 300 | 150 | 580 | 150 | |
700 | 23.3 | 35 | 46.7 | 58.4 | 70.1 | 93.5 | 150 | 345 | 150 | 640 | 150 | |
800 | 31.7 | 47.6 | 63.4 | 79.3 | 95.2 | 126.9 | 150 | 385 | 150 | 650 | 150 | |
900 | 41 | 61.5 | 82 | 102.6 | 123.1 | 164.1 | 150 | 400 | 150 | 685 | 150 | |
1000 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 203.3 | 150 | 445 | 150 | 734 | 150 |
注:D1為立式設備管口為N1的情況下的封頭高度,D2為臥式設備管口為N2的情況下的管箱長度。
主要尺寸參數
DN | N1 | N2 | N3 | N4 | DN | N1 | N2 | N3 | N4 |
150 | 50 | 50 | 25 | 25 | 500 | 150 | 150 | 80 | 80 |
200 | 50 | 50 | 50 | 50 | 600 | 150 | 150 | 100 | 100 |
250 | 100 | 100 | 50 | 50 | 700 | 150 | 150 | 100 | 100 |
300 | 100 | 100 | 50 | 50 | 800 | 150 | 150 | 100 | 100 |
350 | 100 | 100 | 65 | 65 | 900 | 150 | 150 | 100 | 100 |
400 | 150 | 150 | 65 | 65 | 1000 | 150 | 150 | 100 | 100 |
450 | 150 | 150 | 80 | 80 |
注:以上數據僅供參考。
設備基本尺寸及換熱面積/M²(Ф14)
公稱直徑 | 殼體長度 | F(mm) | D1(mm) | N1 | D2(mm) | N2 | ||||||
DN | 1040 | 1540 | 2040 | 2540 | 3040 | 4040 | mm | mm | DN | mm | DN | 備注 |
150 | 1.36 | 1.7 | 2.7 | 3.4 | 4 | 5.4 | 150 | 150 | 50 | 310 | 50 | 四氟管板 |
200 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 9.6 | 150 | 175 | 50 | 335 | 50 | |
250 | 3.8 | 5.8 | 7.7 | 9.6 | 11.6 | 15.4 | 150 | 190 | 100 | 415 | 100 | |
150 | 0.96 | 1.45 | 1.9 | 2.4 | 2.9 | 3.86 | 150 | 150 | 50 | 310 | 50 | 襯氟管板 |
200 | 1.7 | 2.57 | 3.4 | 4.2 | 5.1 | 6.85 | 150 | 175 | 50 | 335 | 50 | |
250 | 3.56 | 5.34 | 7.1 | 8.9 | 10.68 | 14.2 | 150 | 190 | 100 | 415 | 100 | |
300 | 5.14 | 7.7 | 10.28 | 12.85 | 15.4 | 20.57 | 150 | 205 | 100 | 430 | 100 | |
350 | 6.37 | 9.56 | 12.74 | 15.9 | 19.1 | 25.49 | 150 | 220 | 100 | 445 | 100 | |
400 | 9 | 13.5 | 18 | 22.5 | 27 | 36 | 150 | 235 | 150 | 520 | 150 | |
450 | 11.5 | 17.27 | 23 | 28.79 | 34.55 | 46 | 150 | 255 | 150 | 545 | 150 | |
500 | 15 | 22.6 | 30.15 | 37.69 | 45.2 | 60.3 | 150 | 270 | 150 | 555 | 150 | |
600 | 21.67 | 32.5 | 43.3 | 54.18 | 65 | 86.68 | 150 | 300 | 150 | 580 | 150 | |
700 | 26.3 | 39.5 | 52.7 | 65.9 | 79.1 | 105.5 | 150 | 345 | 150 | 640 | 150 | |
800 | 34.8 | 52.2 | 69.6 | 87 | 104.4 | 139.2 | 150 | 385 | 150 | 650 | 150 | |
900 | 44.6 | 66.9 | 89.3 | 111.6 | 133.9 | 178.6 | 150 | 400 | 150 | 685 | 150 | |
1000 | 56 | 84.1 | 112.1 | 140.2 | 168.2 | 224.3 | 150 | 445 | 150 | 734 | 150 |
注:D1為立式設備管口為N1的情況下的封頭高度,D2為臥式設備管口為N2的情況下的管箱長度。
設備基本尺寸及換熱面積/M²(Ф19)
公稱直徑 | 殼體長度A(mm) | F(mm) | D1(mm) | N1 | D2(mm) | N2 | ||||||
DN | 1040 | 1540 | 2040 | 2540 | 3040 | 4040 | mm | mm | DN | mm | DN | 備注 |
150 | 0.89 | 1.3 | 1.7 | 2.2 | 2.6 | 3.5 | 150 | 150 | 50 | 310 | 50 | 四氟管板 |
200 | 2 | 3 | 4 | 5 | 6 | 8.1 | 150 | 175 | 50 | 335 | 50 | |
250 | 3.4 | 5.1 | 6.8 | 8.5 | 10.2 | 13.6 | 150 | 190 | 100 | 415 | 100 | |
150 | 0.89 | 1.34 | 1.78 | 2.23 | 2.68 | 3.57 | 150 | 150 | 50 | 310 | 50 | 襯氟管板 |
200 | 1.6 | 2.4 | 3.2 | 4 | 4.8 | 6.4 | 150 | 175 | 50 | 335 | 50 | |
250 | 3 | 4.56 | 6 | 7.6 | 9.1 | 12.1 | 150 | 190 | 100 | 415 | 100 | |
300 | 4.8 | 7.24 | 9.66 | 12 | 14.49 | 19.32 | 150 | 205 | 100 | 430 | 100 | |
350 | 6.1 | 9.2 | 12.2 | 15.36 | 18.4 | 24.57 | 150 | 220 | 100 | 445 | 100 | |
400 | 8.65 | 12.97 | 17.3 | 21.6 | 25.95 | 34.6 | 150 | 235 | 150 | 520 | 150 | |
450 | 10 | 15 | 20 | 25 | 30 | 40 | 150 | 255 | 150 | 545 | 150 | |
500 | 13.66 | 20.49 | 27.3 | 34.1 | 40.98 | 54.64 | 150 | 270 | 150 | 555 | 150 | |
600 | 17.94 | 29.6 | 39.49 | 49.36 | 59.24 | 78.98 | 150 | 300 | 150 | 580 | 150 | |
700 | 23.3 | 35 | 46.7 | 58.4 | 70.1 | 93.5 | 150 | 345 | 150 | 640 | 150 | |
800 | 31.7 | 47.6 | 63.4 | 79.3 | 95.2 | 126.9 | 150 | 385 | 150 | 650 | 150 | |
900 | 41 | 61.5 | 82 | 102.6 | 123.1 | 164.1 | 150 | 400 | 150 | 685 | 150 | |
1000 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 203.3 | 150 | 445 | 150 | 734 | 150 |
注:D1為立式設備管口為N1的情況下的封頭高度,D2為臥式設備管口為N2的情況下的管箱長度。
