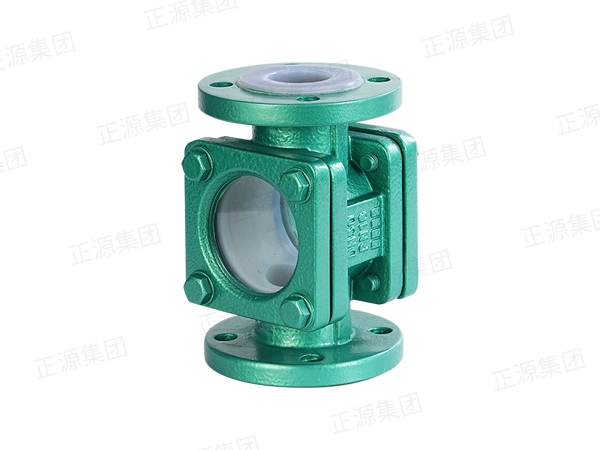

襯氟四通視鏡
公稱通徑：DN25～150
使用溫度：-20～180℃
使用壓力：-0.09～1.0 MPa
法蘭標準：HG/T 20592-2009 PN10/PN16
025-57255189

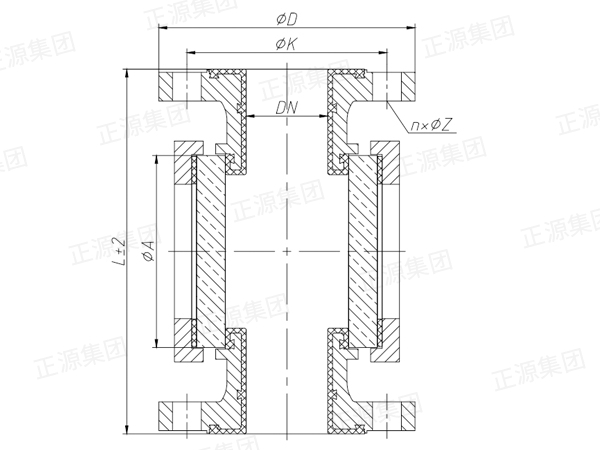

參數描述
| 公稱通徑 | 標準值Standard value（mm) | |||||
| DN(mm) | NPS(inch) | PN16 | ||||
| L | A | D | K | n×ΦZ | ||
| 25 | 1＂ | 190 | 65×15 | 115 | 85 | 4×Φ14 |
| 32 | 1¼＂ | 200 | 80×15 | 140 | 100 | 4×Φ18 |
| 40 | 1½＂ | 230 | 100×15 | 150 | 110 | 4×Φ18 |
| 50 | 2＂ | 244 | 120×15 | 165 | 125 | 4×Φ18 |
| 65 | 2½＂ | 264 | 130×15 | 185 | 145 | 8×Φ18 |
| 80 | 3＂ | 276 | 130×15 | 200 | 160 | 8×Φ18 |
| 100 | 4＂ | 304 | 150×15 | 220 | 180 | 8×Φ18 |
| 125 | 5＂ | 380 | 180×15 | 250 | 210 | 8×Φ18 |
| 150 | 6＂ | 400 | 210×20 | 285 | 240 | 8×Φ22 |
| 公稱通徑 | 標準值Standard value（mm) | |||||
| DN(mm) | NPS(inch) | PN16 | ||||
| L | A | D | K | n×ΦZ | ||
| 25 | 1＂ | 190 | 65×15 | 115 | 85 | 4×Φ14 |
| 32 | 1¼＂ | 200 | 80×15 | 140 | 100 | 4×Φ18 |
| 40 | 1½＂ | 230 | 100×15 | 150 | 110 | 4×Φ18 |
| 50 | 2＂ | 244 | 120×15 | 165 | 125 | 4×Φ18 |
| 65 | 2½＂ | 264 | 130×15 | 185 | 145 | 8×Φ18 |
| 80 | 3＂ | 276 | 130×15 | 200 | 160 | 8×Φ18 |
| 100 | 4＂ | 304 | 150×15 | 220 | 180 | 8×Φ18 |
| 125 | 5＂ | 380 | 180×15 | 250 | 210 | 8×Φ18 |
| 150 | 6＂ | 400 | 210×20 | 285 | 240 | 8×Φ22 |
