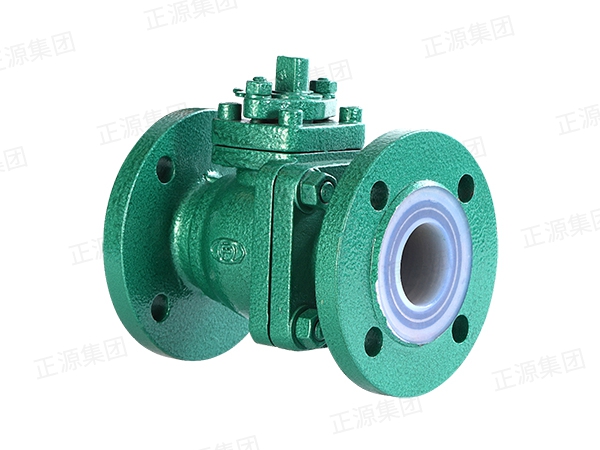

襯氟球閥Q41

◆公稱壓力：PN10、PN16

◆公稱通徑：DN15～400

◆使用溫度：-20～120℃（全襯F46）、-20～150℃（球襯PFA）、-20～180℃（全襯PFA）

◆使用壓力：-0.09～0.6MPa（負壓時需根據客戶不同工況進行特殊設計）

◆驅動方式：手動、蝸輪、氣動、電動

025-57255189

在線咨詢

參數描述

襯氟球閥是一種旋轉類的防腐蝕閥門，采用特殊工藝將與流體接觸的閥體內壁和金屬閥內組件均襯有氟塑料。球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，加之PTFE材質的閥座密封圈和V型組合填料使閥門達到零泄漏，根本保證使用過程中的安全性。除具有可靠的密封性外，幾乎能抗所有化學介質（包括濃硝酸和王水）的腐蝕。適用于控制劇毒、貴重、易揮發和易滲透的強腐蝕性介質。

襯氟球閥Q41-PN10

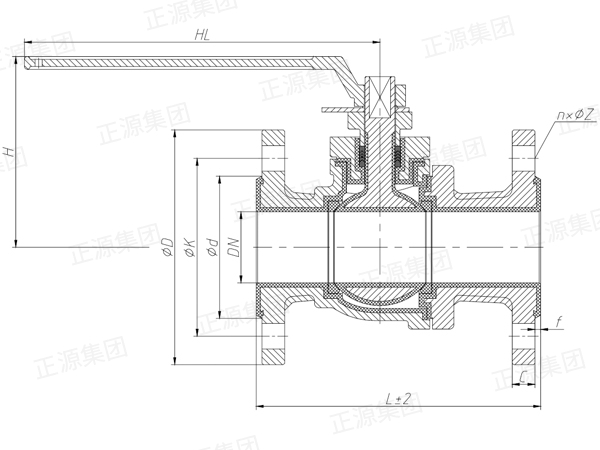

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	PN10							H	HL	W(kg)
DN(mm)	NPS(inch)	L	D	K	d	C	f	n×ΦZ	H	HL	W(kg)
15	½＂	140	95	65	45	11	2.5	4×Φ14	95	120	2.8
20	¾＂	140	105	75	55	13	2.5	4×Φ14	95	140	3.3
25	1＂	150	115	85	65	13	2.5	4×Φ14	100	160	4.2
32	1¼＂	165	140	100	78	14	2.5	4×Φ18	110	160	5.8
40	1½＂	180	150	110	85	15	3	4×Φ18	125	200	8
50	2＂	200	165	125	100	17	3	4×Φ18	135	250	10
65	2½＂	220	185	145	120	17	3.5	8×Φ18	145	300	14
80	3＂	250	200	160	135	18	3.5	8×Φ18	175	350	19
100	4＂	280	220	180	155	19	4	8×Φ18	195	380	27
125	5＂	320	250	210	185	21	4	8×Φ18	215	500	39
150	6＂	360	285	240	210	22	4	8×Φ22	290	200*	57
200	8＂	457	340	295	265	25	4.5	8×Φ22	335	240*	110
250	10＂	457	395	350	320	26	4.5	12×Φ22	410	240*	210
300	12＂	520	445	400	368	28	4.5	12×Φ22	600	320*	220
350	14＂	610	505	460	428	30	5	16×Φ22	675	320*	245
400	16＂	650	565	515	482	32	5	16×Φ26	780	360*	260

襯氟球閥Q41-PN16

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	PN16							H	HL	W(kg)
DN(mm)	NPS(inch)	L	D	K	d	C	f	n×ΦZ	H	HL	W(kg)
15	½＂	140	95	65	45	11	2.5	4×Φ14	95	120	2.8
20	¾＂	140	105	75	55	13	2.5	4×Φ14	95	140	3.3
25	1＂	150	115	85	65	13	2.5	4×Φ14	100	160	4.2
32	1¼＂	165	140	100	78	14	2.5	4×Φ18	110	160	5.8
40	1½＂	180	150	110	85	15	3	4×Φ18	125	200	8
50	2＂	200	165	125	100	17	3	4×Φ18	135	250	10
65	2½＂	220	185	145	120	17	3.5	8×Φ18	145	300	14
80	3＂	250	200	160	135	18	3.5	8×Φ18	175	350	19
100	4＂	280	220	180	155	19	4	8×Φ18	195	380	27
125	5＂	320	250	210	185	21	4	8×Φ18	215	500	39
150	6＂	360	285	240	210	22	4	8×Φ22	290	200*	57
200	8＂	457	340	295	265	25	4.5	12×Φ22	335	240*	110
250	10＂	457	405	355	320	26	4.5	12×Φ26	410	240*	210
300	12＂	520	460	410	375	34	4.5	12×Φ26	600	320*	220
350	14＂	610	520	470	435	38	5	16×Φ26	675	320*	245
400	16＂	650	580	525	485	40	5	16×Φ30	780	360*	260

襯氟球閥Q41-PN10

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	PN10							H	HL	W(kg)
DN(mm)	NPS(inch)	L	D	K	d	C	f	n×ΦZ	H	HL	W(kg)
15	½＂	140	95	65	45	11	2.5	4×Φ14	95	120	2.8
20	¾＂	140	105	75	55	13	2.5	4×Φ14	95	140	3.3
25	1＂	150	115	85	65	13	2.5	4×Φ14	100	160	4.2
32	1¼＂	165	140	100	78	14	2.5	4×Φ18	110	160	5.8
40	1½＂	180	150	110	85	15	3	4×Φ18	125	200	8
50	2＂	200	165	125	100	17	3	4×Φ18	135	250	10
65	2½＂	220	185	145	120	17	3.5	8×Φ18	145	300	14
80	3＂	250	200	160	135	18	3.5	8×Φ18	175	350	19
100	4＂	280	220	180	155	19	4	8×Φ18	195	380	27
125	5＂	320	250	210	185	21	4	8×Φ18	215	500	39
150	6＂	360	285	240	210	22	4	8×Φ22	290	200*	57
200	8＂	457	340	295	265	25	4.5	8×Φ22	335	240*	110
250	10＂	457	395	350	320	26	4.5	12×Φ22	410	240*	210
300	12＂	520	445	400	368	28	4.5	12×Φ22	600	320*	220
350	14＂	610	505	460	428	30	5	16×Φ22	675	320*	245
400	16＂	650	565	515	482	32	5	16×Φ26	780	360*	260

襯氟球閥Q41-PN16

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	PN16							H	HL	W(kg)
DN(mm)	NPS(inch)	L	D	K	d	C	f	n×ΦZ	H	HL	W(kg)
15	½＂	140	95	65	45	11	2.5	4×Φ14	95	120	2.8
20	¾＂	140	105	75	55	13	2.5	4×Φ14	95	140	3.3
25	1＂	150	115	85	65	13	2.5	4×Φ14	100	160	4.2
32	1¼＂	165	140	100	78	14	2.5	4×Φ18	110	160	5.8
40	1½＂	180	150	110	85	15	3	4×Φ18	125	200	8
50	2＂	200	165	125	100	17	3	4×Φ18	135	250	10
65	2½＂	220	185	145	120	17	3.5	8×Φ18	145	300	14
80	3＂	250	200	160	135	18	3.5	8×Φ18	175	350	19
100	4＂	280	220	180	155	19	4	8×Φ18	195	380	27
125	5＂	320	250	210	185	21	4	8×Φ18	215	500	39
150	6＂	360	285	240	210	22	4	8×Φ22	290	200*	57
200	8＂	457	340	295	265	25	4.5	12×Φ22	335	240*	110
250	10＂	457	405	355	320	26	4.5	12×Φ26	410	240*	210
300	12＂	520	460	410	375	34	4.5	12×Φ26	600	320*	220
350	14＂	610	520	470	435	38	5	16×Φ26	675	320*	245
400	16＂	650	580	525	485	40	5	16×Φ30	780	360*	260
