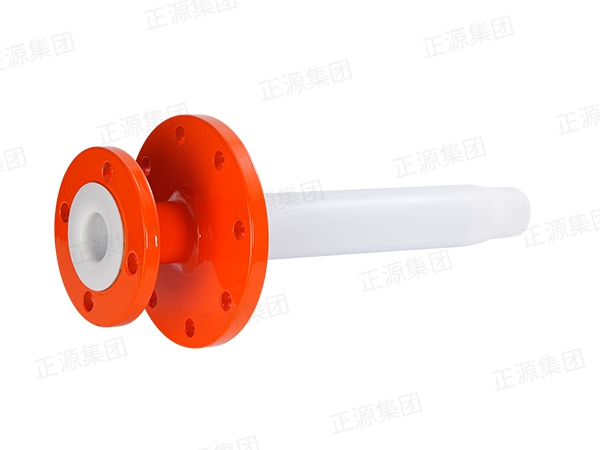

厚壁通氯管
● 公稱通徑(MM)：DN20-DN125
● 使用溫度： -20-150℃
● 使用壓力：-0.09MPA-1.6MPA (耐受負壓時需根據客戶不同工況進行特殊設計)
● 鋼管選用：國標無縫鋼管
● 法蘭選用：選用平焊法蘭(參照HG/T20592-2009)，也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭
025-57255189
厚壁通氯管參數表
|
公稱通徑 |
鋼管規格 |
內襯F4管規格 |
外包F4管規格 |
D0 |
D |
A |
有攪拌長度限制 |
另配耐真空F4管規格 |
|
|
DN(mm) |
NPS(inch) |
||||||||
| 25 | 1 | Ф45*6 | Ф32*3 | Ф51*2.5 | Ф26 | Ф24 | Ф57±1.5 | L≤1500mm | Ф22*3 |
| 32 | 1 1/4 | Ф50*5 | Ф40*3 | Ф57*3 | Ф34 | Ф32 | Ф62±1.5 | L≤1600mm | Ф32*5 |
| 40 | 1 1/2 | Ф60*5 | Ф48*3 | Ф67*3 | Ф42 | Ф40 | Ф73±1.5 | L≤1800mm | Ф40*4 |
| 50 | 2 | Ф76*8 | Ф57*3 | Ф81*2.5 | Ф51 | Ф49 | Ф88±1.5 | L≤2000mm | Ф50*5 |
| 65 | 2 1/2 | Ф89*8 | Ф71*3 | Ф96*3 | Ф65 | Ф63 | Ф102±1.5 | L≤2400mm | Ф64*5 |
| 80 | 3 | Ф95*8 | Ф76*3 | Ф102*3 | Ф70 | Ф68 | Ф108±2 | L≤2800mm | Ф68*5 |
| 100 | 4 | Ф108*8 | Ф90*3 | Ф116*3 | Ф84 | Ф82 | Ф124±2 | L≤3200mm | Ф82*9 |
| 125 | 5 | Ф133*10 | Ф110*3 | Ф140*3.5 | Ф104 | Ф102 | Ф148±2 | L≤3600mm | Ф102*5 |
注：我司可根據用戶情況，設計制作各種內襯外包四氟通氯管。
|
公稱通徑 |
鋼管規格 |
內襯F4管規格 |
外包F4管規格 |
D0 |
D |
A |
有攪拌長度限制 |
另配耐真空F4管規格 |
|
|
DN(mm) |
NPS(inch) |
||||||||
| 25 | 1 | Ф45*6 | Ф32*3 | Ф51*2.5 | Ф26 | Ф24 | Ф57±1.5 | L≤1500mm | Ф22*3 |
| 32 | 1 1/4 | Ф50*5 | Ф40*3 | Ф57*3 | Ф34 | Ф32 | Ф62±1.5 | L≤1600mm | Ф32*5 |
| 40 | 1 1/2 | Ф60*5 | Ф48*3 | Ф67*3 | Ф42 | Ф40 | Ф73±1.5 | L≤1800mm | Ф40*4 |
| 50 | 2 | Ф76*8 | Ф57*3 | Ф81*2.5 | Ф51 | Ф49 | Ф88±1.5 | L≤2000mm | Ф50*5 |
| 65 | 2 1/2 | Ф89*8 | Ф71*3 | Ф96*3 | Ф65 | Ф63 | Ф102±1.5 | L≤2400mm | Ф64*5 |
| 80 | 3 | Ф95*8 | Ф76*3 | Ф102*3 | Ф70 | Ф68 | Ф108±2 | L≤2800mm | Ф68*5 |
| 100 | 4 | Ф108*8 | Ф90*3 | Ф116*3 | Ф84 | Ф82 | Ф124±2 | L≤3200mm | Ф82*9 |
| 125 | 5 | Ф133*10 | Ф110*3 | Ф140*3.5 | Ф104 | Ф102 | Ф148±2 | L≤3600mm | Ф102*5 |
注：我司可根據用戶情況，設計制作各種內襯外包四氟通氯管。
