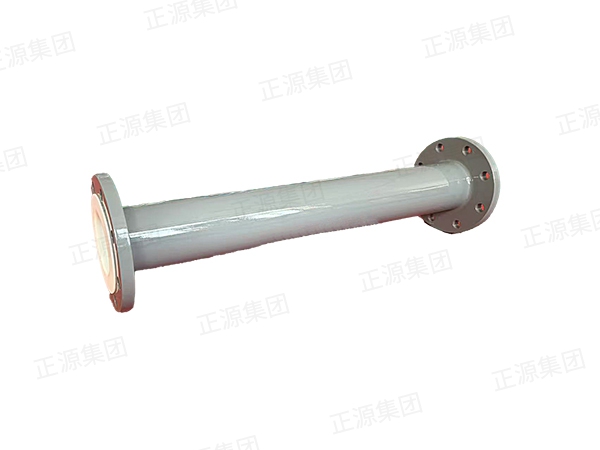

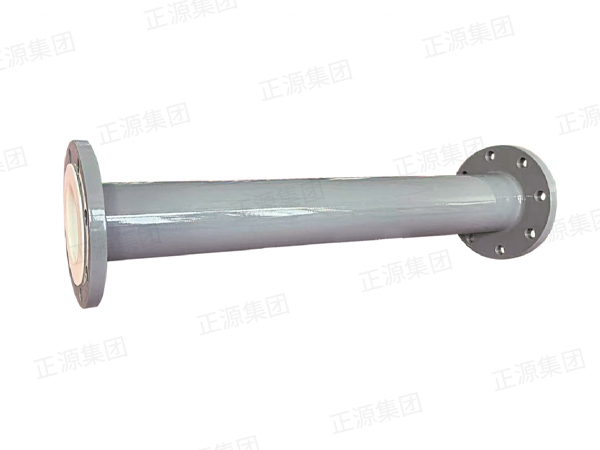

● 公稱通徑：DN15-600MM
● 使用溫度：-20-180℃
● 使用壓力：-0.09MPA-1.6MPA
● 鋼管選用：國標無縫鋼管
● 法蘭選用：選用平焊法蘭（參照HG/T20592-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、 DIN等標準法蘭，為了便于管路安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊環松套活法蘭）。
鋼襯PTFE 管使用說明(依據HG/T20538 編制)
● 正壓：根據不同的工藝要求和使用工況，選用鋼件（鋼管和法蘭），四氟壁厚2mm以上。溫度小于100℃，制作長度不超 過4m； 溫度為100-150℃,長度不超過3m；溫度為150-180℃，長度不超過2m。
● 負壓：常規鋼襯四氟翻邊直管耐負壓能力較差，部分小規格可以采用增加內襯四氟管厚度起到耐真空作用。
鋼襯PTFE 管使用說明(依據HG/T20538 編制)
● 正壓：根據不同的工藝要求和使用工況，選用鋼件（鋼管和法蘭），四氟壁厚2mm以上。溫度小于100℃，制作長度不超 過4m； 溫度為100-150℃,長度不超過3m；溫度為150-180℃，長度不超過2m。
● 負壓：常規鋼襯四氟翻邊直管耐負壓能力較差，部分小規格可以采用增加內襯四氟管厚度起到耐真空作用。

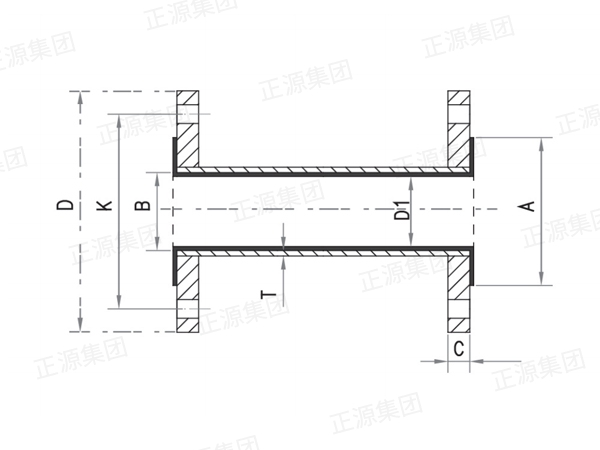

| 單位：mm |
|
公稱通徑 |
鋼管規格T |
密封面A |
四氟管外徑B |
厚壁四氟管規格 |
孔徑D1 | 法蘭外徑D |
法蘭中心距K |
法蘭厚度C | |
|
DN(mm) |
NPS(inch) |
||||||||
|
15 |
1/2 |
25*2.5 |
40 |
20*2 |
/ | 16 |
95 |
65 |
12 |
|
20 |
3/4 |
30*3 | 50 | 24*2 | / | 20 | 105 | 75 | 14 |
| 25 | 1 | 34*3 | 60 | 28.5*2 | 28.8*3 | 24.22 | 115 | 85 | 14 |
| 32 | 1 1/4 | 42*3 | 70 | 36.5*2 | 36.5*3 | 32/30 | 140 | 100 | 16 |
| 40 | 1 1/2 | 45*3 | 80 | 39.5*2.5 | 39.5*4 | 34/31 | 150 | 110 | 16 |
| 50 | 2 | 57*3 | 95 | 51*2.5 | 51*5 | 46/41 | 165 | 125 | 16.5 |
| 65 | 2 1/2 | 76*4 | 115 | 68*.25 | / | 63 | 185 | 145 | 17.5 |
| 80 | 3 | 89*4 | 130 | 81*3 | / | 75 | 200 | 160 | 17.5 |
| 100 | 4 | 108*4 | 150 | 100*3 | / | 94 | 220 | 180 | 19.5 |
| 125 | 5 | 133*4 | 180 | 124*3.5 | / | 117 | 250 | 210 | 19.5 |
| 150 | 6 | 159*4.5 | 205 | 149*4 | / | 141 | 285 | 240 | 21.5 |
| 200 | 8 | 219*6.5 | 265 | 204*4 | / | 196 | 340 | 295 | 21.5 |
| 250 | 10 | 273*7 | 320 | 257*5 | / | 246 | 395 | 350 | 23.5 |
| 300 | 12 | 325*8 | 365 | 308*5 | / | 297 | 445 | 400 | 23.5 |
| 350 | 14 | 377*8 | 425 | 357*5.3 | / | 351 | 505 | 460 | 25.5 |
| 400 | 16 | 426*8 | 475 | 407*5.3 | / | 400 | 565 | 515 | 29.5 |
| 450 | 18 | 480*10 | 530 | 457*6 | / | 450 | 615 | 565 | 33.5 |
| 500 | 20 | 530*10 | 580 | 530*10 | / | 499 | 670 | 620 | 35.5 |
| 600 | 24 | 630*10 | 680 | 607*7 | / | 600 | 780 | 725 | 39.5 |
| 單位：mm |
|
公稱通徑 |
鋼管規格T |
密封面A |
四氟管外徑B |
厚壁四氟管規格 |
孔徑D1 | 法蘭外徑D |
法蘭中心距K |
法蘭厚度C | |
|
DN(mm) |
NPS(inch) |
||||||||
|
15 |
1/2 |
25*2.5 |
40 |
20*2 |
/ | 16 |
95 |
65 |
12 |
|
20 |
3/4 |
30*3 | 50 | 24*2 | / | 20 | 105 | 75 | 14 |
| 25 | 1 | 34*3 | 60 | 28.5*2 | 28.8*3 | 24.22 | 115 | 85 | 14 |
| 32 | 1 1/4 | 42*3 | 70 | 36.5*2 | 36.5*3 | 32/30 | 140 | 100 | 16 |
| 40 | 1 1/2 | 45*3 | 80 | 39.5*2.5 | 39.5*4 | 34/31 | 150 | 110 | 16 |
| 50 | 2 | 57*3 | 95 | 51*2.5 | 51*5 | 46/41 | 165 | 125 | 16.5 |
| 65 | 2 1/2 | 76*4 | 115 | 68*.25 | / | 63 | 185 | 145 | 17.5 |
| 80 | 3 | 89*4 | 130 | 81*3 | / | 75 | 200 | 160 | 17.5 |
| 100 | 4 | 108*4 | 150 | 100*3 | / | 94 | 220 | 180 | 19.5 |
| 125 | 5 | 133*4 | 180 | 124*3.5 | / | 117 | 250 | 210 | 19.5 |
| 150 | 6 | 159*4.5 | 205 | 149*4 | / | 141 | 285 | 240 | 21.5 |
| 200 | 8 | 219*6.5 | 265 | 204*4 | / | 196 | 340 | 295 | 21.5 |
| 250 | 10 | 273*7 | 320 | 257*5 | / | 246 | 395 | 350 | 23.5 |
| 300 | 12 | 325*8 | 365 | 308*5 | / | 297 | 445 | 400 | 23.5 |
| 350 | 14 | 377*8 | 425 | 357*5.3 | / | 351 | 505 | 460 | 25.5 |
| 400 | 16 | 426*8 | 475 | 407*5.3 | / | 400 | 565 | 515 | 29.5 |
| 450 | 18 | 480*10 | 530 | 457*6 | / | 450 | 615 | 565 | 33.5 |
| 500 | 20 | 530*10 | 580 | 530*10 | / | 499 | 670 | 620 | 35.5 |
| 600 | 24 | 630*10 | 680 | 607*7 | / | 600 | 780 | 725 | 39.5 |
