鋼襯F4 90度彎頭
● 公稱通徑： DN15-600MM
● 使用溫度： -20-180℃
● 使用壓力：-0.09MPA-1.6MPA
● 鋼管選用：國標無縫鋼管
● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法）。
● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。
025-57255189

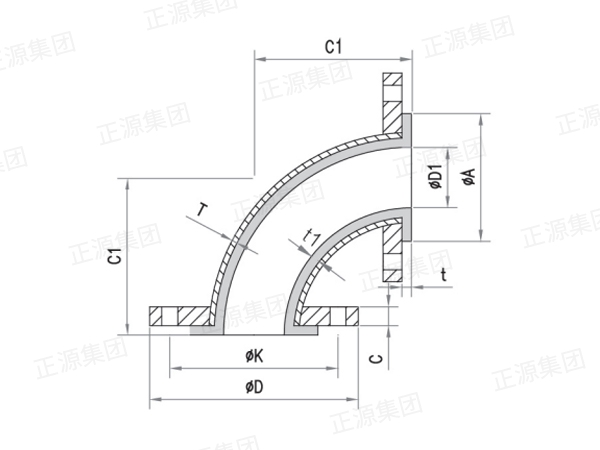

產品參數表
| 單位：mm |
|
公稱通徑 |
鐵坯規格T |
密封面A |
中心高C1 |
孔徑D1 |
四氟密封面厚t |
法蘭外徑D |
法蘭中心距K |
法蘭厚度C |
襯里厚度t1 |
|
|
DN(mm) |
NPS(inch) |
|||||||||
|
15 |
1/2 |
30*2.5 |
40 |
80 | 15 | 5 | 95 | 65 | 12 | 3 |
|
20 |
3/4 |
34*3 | 50 | 88 | 19 | 5 | 105 | 75 | 14 | 3.5 |
| 25 | 1 | 42*3 | 60 | 92 | 25 | 5 | 115 | 85 | 14 | 4 |
| 32 | 1 1/4 | 48*3 | 70 | 100 | 30 | 5 | 140 | 100 | 16 | 4.5 |
| 40 | 1 1/2 | 57*3 | 80 | 112 | 38 | 5 | 150 | 110 | 16 | 5 |
| 50 | 2 | 68*4 | 95 | 117 | 47 | 5 | 165 | 125 | 16.5 | 5.5 |
| 65 | 2 1/2 | 83*4 | 115 | 135 | 60 | 7 | 185 | 145 | 17.5 | 6 |
| 80 | 3 | 102*4 | 130 | 145 | 76 | 7 | 200 | 160 | 17.5 | 7 |
| 100 | 4 | 114*4 | 150 | 150 | 87 | 7 | 220 | 180 | 19.5 | 7.5 |
| 125 | 5 | 140*5 | 180 | 190 | 109 | 7 | 250 | 210 | 19.5 | 8.5 |
| 150 | 6 | 168*5 | 205 | 230 | 128 | 7 | 285 | 240 | 21.5 | 13 |
| 200 | 8 | 219*6.5 | 265 | 305 | 172 | 7 | 340 | 295 | 21.5 | 15 |
| 250 | 10 | 273*7 | 320 | 380 | 225 | 10 | 395 | 350 | 23.5 | 15 |
| 300 | 12 | 325*7 | 365 | 420 | 275 | 10 | 445 | 400 | 23.5 | 15 |
| 350 | 14 | 377*8 | 425 | 370 | 327 | 13 | 505 | 460 | 25.5 | 15 |
| 450 | 18 | 480*8 | 530 | 470 | 425 | 13 | 615 | 565 | 33.5 | 15 |
| 500 | 20 | 530*8 | 580 | 520 | 474 | 13 | 670 | 620 | 35.5 | 15 |
| 600 | 24 | 630*10 | 680 | 620 | 575 | 13 | 780 | 725 | 39.5 | 15 |
| 單位：mm |
|
公稱通徑 |
鐵坯規格T |
密封面A |
中心高C1 |
孔徑D1 |
四氟密封面厚t |
法蘭外徑D |
法蘭中心距K |
法蘭厚度C |
襯里厚度t1 |
|
|
DN(mm) |
NPS(inch) |
|||||||||
|
15 |
1/2 |
30*2.5 |
40 |
80 | 15 | 5 | 95 | 65 | 12 | 3 |
|
20 |
3/4 |
34*3 | 50 | 88 | 19 | 5 | 105 | 75 | 14 | 3.5 |
| 25 | 1 | 42*3 | 60 | 92 | 25 | 5 | 115 | 85 | 14 | 4 |
| 32 | 1 1/4 | 48*3 | 70 | 100 | 30 | 5 | 140 | 100 | 16 | 4.5 |
| 40 | 1 1/2 | 57*3 | 80 | 112 | 38 | 5 | 150 | 110 | 16 | 5 |
| 50 | 2 | 68*4 | 95 | 117 | 47 | 5 | 165 | 125 | 16.5 | 5.5 |
| 65 | 2 1/2 | 83*4 | 115 | 135 | 60 | 7 | 185 | 145 | 17.5 | 6 |
| 80 | 3 | 102*4 | 130 | 145 | 76 | 7 | 200 | 160 | 17.5 | 7 |
| 100 | 4 | 114*4 | 150 | 150 | 87 | 7 | 220 | 180 | 19.5 | 7.5 |
| 125 | 5 | 140*5 | 180 | 190 | 109 | 7 | 250 | 210 | 19.5 | 8.5 |
| 150 | 6 | 168*5 | 205 | 230 | 128 | 7 | 285 | 240 | 21.5 | 13 |
| 200 | 8 | 219*6.5 | 265 | 305 | 172 | 7 | 340 | 295 | 21.5 | 15 |
| 250 | 10 | 273*7 | 320 | 380 | 225 | 10 | 395 | 350 | 23.5 | 15 |
| 300 | 12 | 325*7 | 365 | 420 | 275 | 10 | 445 | 400 | 23.5 | 15 |
| 350 | 14 | 377*8 | 425 | 370 | 327 | 13 | 505 | 460 | 25.5 | 15 |
| 450 | 18 | 480*8 | 530 | 470 | 425 | 13 | 615 | 565 | 33.5 | 15 |
| 500 | 20 | 530*8 | 580 | 520 | 474 | 13 | 670 | 620 | 35.5 | 15 |
| 600 | 24 | 630*10 | 680 | 620 | 575 | 13 | 780 | 725 | 39.5 | 15 |
