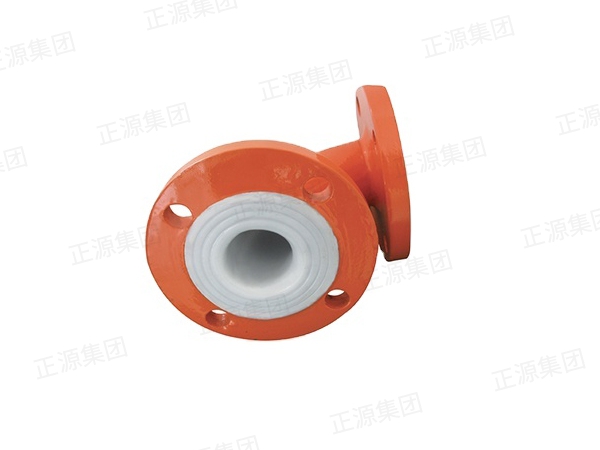

襯塑彎頭
● 公稱通徑：DN15-600MM
● 使用溫度：-20-80℃
● 使用壓力：-0.1MPA一1.6MPA（耐受負壓時需要根據客戶不同工況進行特殊設計）
● 鋼管選用：無縫鋼管
● 法蘭選用：選用平焊法蘭（參照HG/T20592-2009），也可根據用戶需要選用HG、GB、JB、ANSI、BS、DIN等標準法蘭，為了便于管路安裝，可為用戶加工成活套?？筛鶕?jù)用戶需要生產制作各類非標異形管配件。
025-57255189

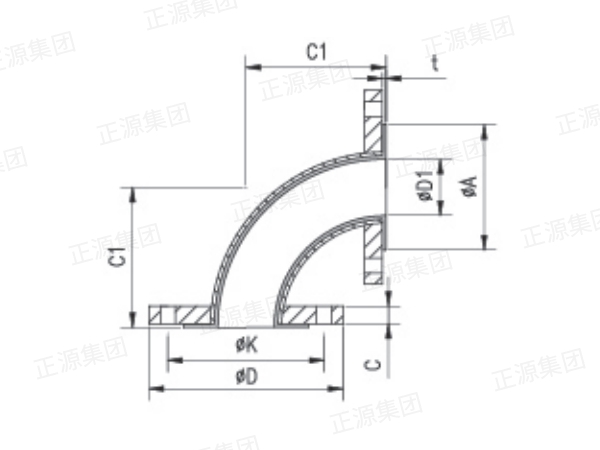

產品參數表
| 單位：mm |
| 公稱通徑(DN) | 鐵坯規格T | 密封面A | 中心高C1 | 孔徑 D1 | 襯塑厚度t | 法蘭外徑D | 法蘭中心距K | 法蘭厚度C | |
| (DN) DN(mm) |
NPS (inch) | ||||||||
| 15 | 1/2 | 25×2.5 | 45 | 75 | 13 | 2.5 | 95 | 65 | 12 |
| 20 | 3/4 | 29×2.5 | 55 | 85 | 17 | 2.5 | 105 | 75 | 14 |
| 25 | 1 | 34×3 | 65 | 88 | 21 | 2.5 | 115 | 85 | 14 |
| 32 | 1 1/4 | 42×3 | 78 | 96 | 29 | 2.5 | 140 | 100 | 16 |
| 40 | 1 1/2 | 45×3 | 85 | 108 | 32 | 2.5 | 150 | 110 | 16 |
| 50 | 2 | 57×3 | 100 | 112 | 43 | 3 | 165 | 125 | 16.5 |
| 65 | 2 1/2 | 76×4 | 120 | 130 | 59 | 3.5 | 185 | 145 | 17.5 |
| 80 | 3 | 89×4 | 135 | 140 | 72 | 3.5 | 200 | 160 | 17.5 |
| 100 | 4 | 108×4 | 155 | 145 | 88 | 4 | 220 | 180 | 19.5 |
| 125 | 5 | 133×4.5 | 185 | 170 | 112 | 4 | 250 | 210 | 19.5 |
| 150 | 6 | 159×4.5 | 210 | 210 | 135 | 5 | 285 | 240 | 21.5 |
| 200 | 8 | 219×6.5 | 265 | 300 | 192 | 5 | 340 | 295 | 21.5 |
| 250 | 10 | 273×7 | 320 | 380 | 245 | 5 | 395 | 350 | 23.5 |
| 300 | 12 | 325×8 | 368 | 420 | 294 | 6 | 445 | 400 | 23.5 |
注：以上數據僅供參考。
| 單位：mm |
| 公稱通徑(DN) | 鐵坯規格T | 密封面A | 中心高C1 | 孔徑 D1 | 襯塑厚度t | 法蘭外徑D | 法蘭中心距K | 法蘭厚度C | |
| (DN) DN(mm) |
NPS (inch) | ||||||||
| 15 | 1/2 | 25×2.5 | 45 | 75 | 13 | 2.5 | 95 | 65 | 12 |
| 20 | 3/4 | 29×2.5 | 55 | 85 | 17 | 2.5 | 105 | 75 | 14 |
| 25 | 1 | 34×3 | 65 | 88 | 21 | 2.5 | 115 | 85 | 14 |
| 32 | 1 1/4 | 42×3 | 78 | 96 | 29 | 2.5 | 140 | 100 | 16 |
| 40 | 1 1/2 | 45×3 | 85 | 108 | 32 | 2.5 | 150 | 110 | 16 |
| 50 | 2 | 57×3 | 100 | 112 | 43 | 3 | 165 | 125 | 16.5 |
| 65 | 2 1/2 | 76×4 | 120 | 130 | 59 | 3.5 | 185 | 145 | 17.5 |
| 80 | 3 | 89×4 | 135 | 140 | 72 | 3.5 | 200 | 160 | 17.5 |
| 100 | 4 | 108×4 | 155 | 145 | 88 | 4 | 220 | 180 | 19.5 |
| 125 | 5 | 133×4.5 | 185 | 170 | 112 | 4 | 250 | 210 | 19.5 |
| 150 | 6 | 159×4.5 | 210 | 210 | 135 | 5 | 285 | 240 | 21.5 |
| 200 | 8 | 219×6.5 | 265 | 300 | 192 | 5 | 340 | 295 | 21.5 |
| 250 | 10 | 273×7 | 320 | 380 | 245 | 5 | 395 | 350 | 23.5 |
| 300 | 12 | 325×8 | 368 | 420 | 294 | 6 | 445 | 400 | 23.5 |
注：以上數據僅供參考。
