● 公稱通徑:DN15-600MM
● 使用溫度: -20-180℃
● 使用壓力:-0.09MPA-1.6MPA
● 鋼管選用:國標無縫鋼管
● 法蘭使用:選用平焊法蘭(參照HG/T20595-2009),也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN 等標 準法蘭,為便于用戶安裝,可為用戶加工成活套法蘭(因襯里工藝限制,一般為平焊活套法蘭)。
● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同,可根據客戶工況條件進行特別設計。

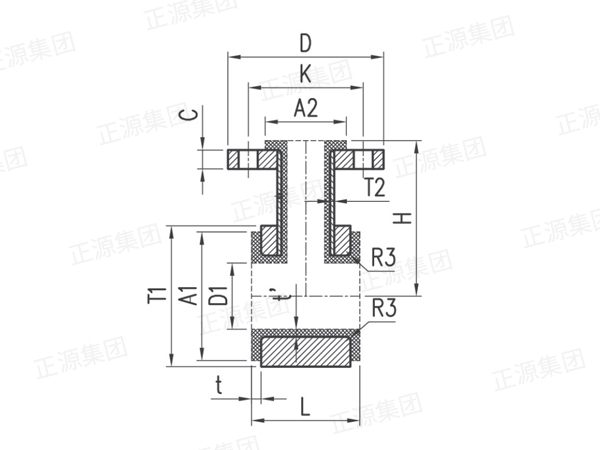

單位:mm |
公稱通徑 |
鐵坯規格T |
鐵坯規格T1 |
密封面A1 |
密封面A2 |
密封面厚t |
法蘭外徑D |
中心孔距K |
法蘭厚度C |
長度L |
高度H |
襯里厚度t |
孔徑D1 |
40/25 | Φ89*51*70 | 42*3 | 80 | 60 | 5 | 115 | 85 | 14 | 80 | 110 | 5 | 38 |
50/25 | Φ104*60*70 | 42*3 | 95 | 60 | 5 | 115 | 85 | 14 | 80 | 115 | 5.5 | 47 |
65/25 | Φ124*75*66 | 34*3 | 115 | 60 | 7 | 115 | 85 | 14 | 80 | 125 | 6 | 60 |
80/25 | Φ139*94*66 | 42*3 | 130 | 60 | 7 | 115 | 85 | 14 | 80 | 140 | 7 | 76 |
100/25 | Φ159*106*66 | 42*3 | 150 | 60 | 7 | 115 | 85 | 14 | 80 | 150 | 7.5 | 87 |
100/32 | Φ159*106*76 | 48*3 | 150 | 70 | 7 | 140 | 100 | 16 | 90 | 150 | 7.5 | 87 |
125/25 | Φ189*130*66 | 42*3 | 180 | 60 | 7 | 115 | 85 | 14 | 80 | 160 | 8.5 | 109 |
125/32 | Φ189*130*76 | 48*3 | 180 | 70 | 7 | 140 | 100 | 16 | 90 | 160 | 8.5 | 109 |
125/40 | Φ189*130*86 | 57*3 | 180 | 80 | 7 | 150 | 110 | 16 | 100 | 160 | 8.5 | 109 |
150/25 | Φ215*158*66 | 42*3 | 205 | 60 | 7 | 115 | 85 | 14 | 80 | 180 | 10 | 134 |
150/32 | Φ215*158*76 | 48*3 | 205 | 70 | 7 | 140 | 100 | 16 | 90 | 180 | 10 | 134 |
150/40 | Φ215*158*86 | 57*3 | 205 | 80 | 7 | 150 | 110 | 16 | 100 | 180 | 10 | 134 |
200/25 | Φ269*206*66 | 42*3 | 265 | 60 | 7 | 115 | 85 | 14 | 80 | 210 | 10 | 182 |
200/32 | Φ269*206*76 | 48*3 | 265 | 70 | 7 | 140 | 100 | 16 | 90 | 210 | 10 | 182 |
200/40 | Φ269*206*86 | 48*3 | 265 | 80 | 7 | 150 | 110 | 16 | 100 | 210 | 10 | 182 |
250/25 | Φ324*259*60 | 42*3 | 320 | 60 | 10 | 115 | 85 | 14 | 80 | 245 | 10 | 235 |
250/30 | Φ324*259*70 | 48*3 | 320 | 70 | 10 | 140 | 100 | 16 | 90 | 245 | 10 | 235 |
250/40 | Φ324*259*80 | 57*3 | 320 | 80 | 10 | 150 | 110 | 16 | 100 | 245 | 10 | 235 |
300/25 | Φ378*309*60 | 42*3 | 365 | 60 | 10 | 115 | 85 | 14 | 80 | 270 | 10 | 285 |
300/32 | Φ378*309*70 | 48*3 | 365 | 70 | 10 | 140 | 100 | 16 | 90 | 270 | 10 | 285 |
300/40 | Φ378*309*80 | 57*3 | 365 | 80 | 10 | 150 | 110 | 16 | 100 | 270 | 10 | 285 |
