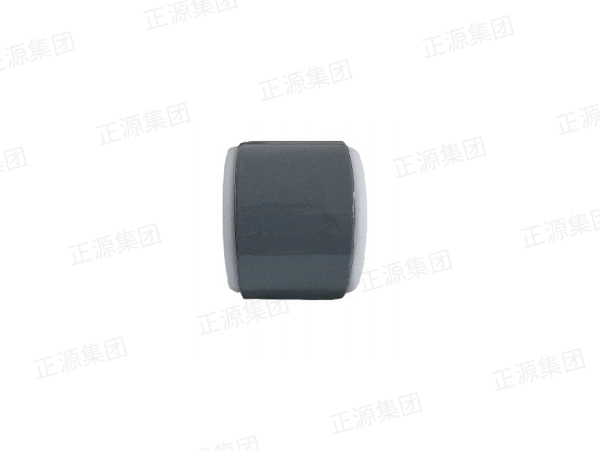

襯氟對夾式調節墊
● 公稱通徑：DN15-600MM
● 使用壓力：-0.09MPA-1.6MPA
● 使用溫度：-20-180℃
● 鋼管選用：國標無縫鋼管
● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法蘭）。
● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。
025-57255189

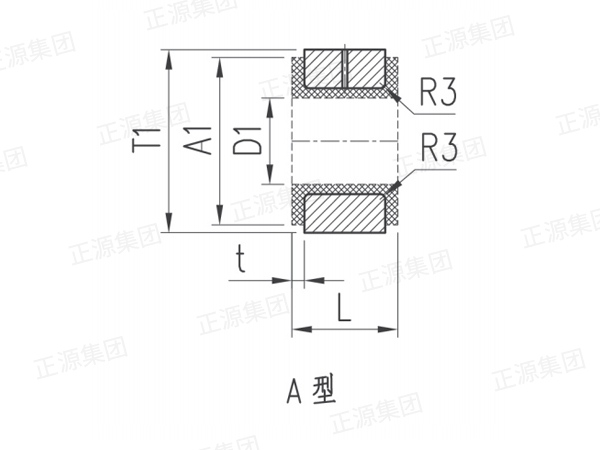

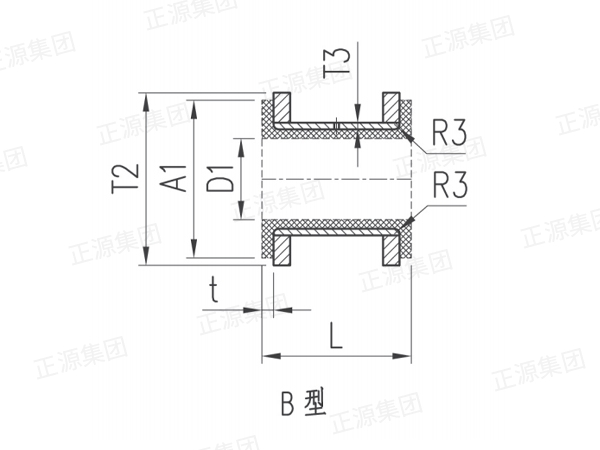

產品參數表
單位：mm
|
公稱通徑 |
鐵坯規格T1 |
鐵坯規格T2 |
鐵坯規格T3 |
密封面A |
密封面厚t |
襯里厚度t1 |
孔徑D1 |
| 25 | 68*36 | 68*43*10 | 42*3 | 60 | 5 | 4 | 25 |
| 32 | 79*42 | 79*49*10 | 483* | 70 | 5 | 4.5 | 30 |
| 40 | 89*51 | 89*58*10 | 57*3 | 80 | 5 | 5 | 38 |
| 50 | 104*60 | 104*69*10 | 68*4 | 95 | 5 | 5.5 | 47 |
| 65 | 124*75 | 124*84*10 | 83*4 | 115 | 7 | 6 | 60 |
| 80 | 139*94 | 139*103*10 | 102*4 | 130 | 7 | 7 | 76 |
| 100 | 159*106 | 159*115*12 | 114*4 | 150 | 7 | 7.5 | 87 |
| 125 | 189*130 | 189*142*12 | 140*5 | 180 | 7 | 8.5 | 109 |
| 150 | 215*158 | 215*170*12 | 168*5 | 205 | 7 | 10 | 134 |
| 200 | 269*206 | 269*222*16 | 219*6.5 | 265 | 7 | 10 | 182 |
| 250 | 324*259 | 324*277*16 | 273*7 | 320 | 10 | 10 | 235 |
| 300 | 378*309 | 378*329*16 | 325*8 | 365 | 10 | 10 | 285 |
B3版 FYTJH01-鋼襯四氟調節環
單位：mm
|
公稱通徑 |
鐵坯規格T1 |
鐵坯規格T2 |
鐵坯規格T3 |
密封面A |
密封面厚t |
襯里厚度t1 |
孔徑D1 |
| 25 | 68*36 | 68*43*10 | 42*3 | 60 | 5 | 4 | 25 |
| 32 | 79*42 | 79*49*10 | 483* | 70 | 5 | 4.5 | 30 |
| 40 | 89*51 | 89*58*10 | 57*3 | 80 | 5 | 5 | 38 |
| 50 | 104*60 | 104*69*10 | 68*4 | 95 | 5 | 5.5 | 47 |
| 65 | 124*75 | 124*84*10 | 83*4 | 115 | 7 | 6 | 60 |
| 80 | 139*94 | 139*103*10 | 102*4 | 130 | 7 | 7 | 76 |
| 100 | 159*106 | 159*115*12 | 114*4 | 150 | 7 | 7.5 | 87 |
| 125 | 189*130 | 189*142*12 | 140*5 | 180 | 7 | 8.5 | 109 |
| 150 | 215*158 | 215*170*12 | 168*5 | 205 | 7 | 10 | 134 |
| 200 | 269*206 | 269*222*16 | 219*6.5 | 265 | 7 | 10 | 182 |
| 250 | 324*259 | 324*277*16 | 273*7 | 320 | 10 | 10 | 235 |
| 300 | 378*309 | 378*329*16 | 325*8 | 365 | 10 | 10 | 285 |
B3版 FYTJH01-鋼襯四氟調節環
