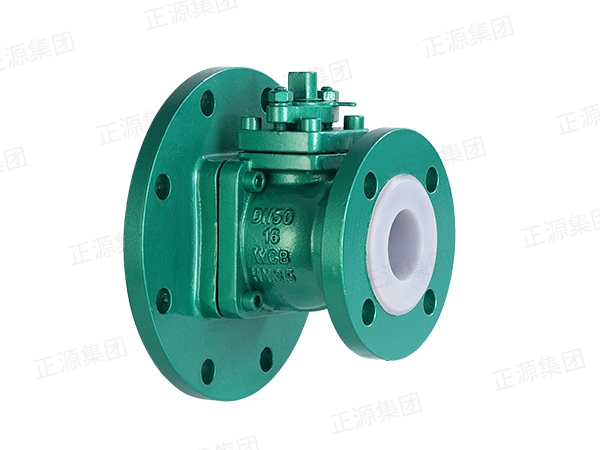

襯氟放料球閥

1、放料球閥規格尺寸齊全，可選擇性好。

2、結構簡單可靠，密封性好，維護方便。

3、與容器底部連接方便，對安裝管口通徑尺寸要求不高，適應性好。

4、比常規放料閥使用壽命長，性價比更高。

5、針對特殊介質和復雜工況，可以定制改造，適用范圍廣。

025-57255189

在線咨詢

參數描述

襯氟放料球閥是一種主要用于反應釜、儲罐和其他容器的底部排料的閥門。它是由襯氟球閥改進而成，既有襯氟球閥的優點又可以實現罐底放料的作用，也可以用于常規管線中，實現管路的變徑作用達到簡化管線的效果。

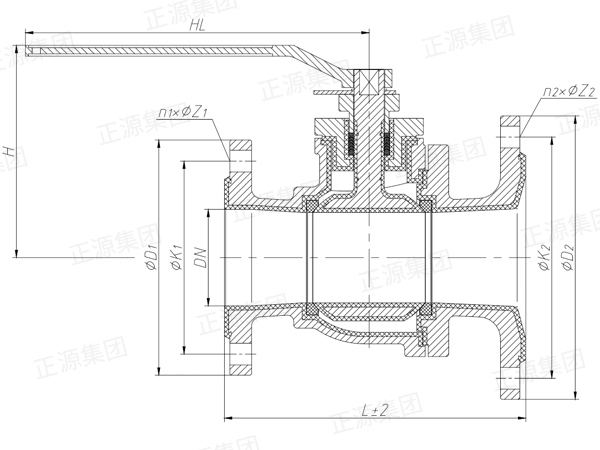

襯氟放料球閥FQ41-正標長度

公稱通徑	標準值-PN16/PN6							參考值
DN(mm)	L	D1	K1	n1×ΦZ1	D2	K2	n2×ΦZ2	H	HL
25/50	145	115	85	4×Φ14	140	110	4×Φ14	100	160
25/65	145	115	85	4×Φ14	160	130	4×Φ14	100	160
25/80	145	115	85	4×Φ14	190	150	4×Φ18	100	160
25/100	145	115	85	4×Φ14	210	170	4×Φ18	100	160
25/125	145	115	85	4×Φ14	240	200	8×Φ18	100	160
25/150	145	115	85	4×Φ14	265	225	8×Φ18	100	160
32/50	160	140	100	4×Φ18	140	110	4×Φ14	110	160
32/65	160	140	100	4×Φ18	160	130	4×Φ14	110	160
32/80	160	140	100	4×Φ18	190	150	4×Φ18	110	160
32/100	160	140	100	4×Φ18	210	170	4×Φ18	110	160
32/125	160	140	100	4×Φ18	240	200	8×Φ18	110	160
32/150	160	140	100	4×Φ18	265	225	8×Φ18	110	160
40/50	175	150	110	4×Φ18	140	110	4×Φ14	125	200
40/65	175	150	110	4×Φ18	160	130	4×Φ14	125	200
40/80	180	150	110	4×Φ18	190	150	4×Φ18	125	200
40/100	180	150	110	4×Φ18	210	170	4×Φ18	125	200
40/125	175	150	110	4×Φ18	240	200	8×Φ18	125	200
40/150	175	150	110	4×Φ18	265	225	8×Φ18	125	200
50/65	200	165	125	4×Φ18	160	130	4×Φ14	135	250
50/80	160	165	125	4×Φ18	190	150	4×Φ18	135	250
50/100	160	165	125	4×Φ18	210	170	4×Φ18	135	250
50/125	160	165	125	4×Φ18	240	200	8×Φ18	135	250
50/150	160	165	125	4×Φ18	265	225	8×Φ18	135	250
65/80	215	185	145	8×Φ18	190	150	4×Φ18	145	300
65/100	180	185	145	8×Φ18	210	170	4×Φ18	145	300
65/125	180	185	145	8×Φ18	240	200	8×Φ18	145	300
65/150	215	185	145	8×Φ18	265	225	8×Φ18	145	300
80/100	245	200	160	8×Φ18	210	170	4×Φ18	175	350
80/125	250	200	160	8×Φ18	240	200	8×Φ18	175	350
80/150	245	200	160	8×Φ18	265	225	8×Φ18	175	350
80/200	245	200	160	8×Φ18	320	280	8×Φ18	175	350
100/125	275	220	180	8×Φ18	240	200	8×Φ18	195	240
100/150	275	220	180	8×Φ18	265	225	8×Φ18	195	240
100/200	275	220	180	8×Φ18	320	280	8×Φ18	195	240
125/150	315	250	210	8×Φ18	265	225	8×Φ18	215	500

襯氟放料球閥FQ41-非標長度

公稱通徑	標準值-PN16/PN6							參考值
DN(mm)	L	D1	K1	n1×ΦZ1	D2	K2	n2×ΦZ2	H	HL
50/80	195	165	125	4×Φ18	190	150	4×Φ18	135	250
50/100	195	165	125	4×Φ18	210	170	4×Φ18	135	250
50/125	195	165	125	4×Φ18	240	200	8×Φ18	135	250
50/150	195	165	125	4×Φ18	265	225	8×Φ18	135	250
65/100	215	185	145	8×Φ18	210	170	4×Φ18	145	300
65/125	215	185	145	8×Φ18	240	200	8×Φ18	145	300

襯氟放料球閥FQ41-正標長度

公稱通徑	標準值-PN16/PN6							參考值
DN(mm)	L	D1	K1	n1×ΦZ1	D2	K2	n2×ΦZ2	H	HL
25/50	145	115	85	4×Φ14	140	110	4×Φ14	100	160
25/65	145	115	85	4×Φ14	160	130	4×Φ14	100	160
25/80	145	115	85	4×Φ14	190	150	4×Φ18	100	160
25/100	145	115	85	4×Φ14	210	170	4×Φ18	100	160
25/125	145	115	85	4×Φ14	240	200	8×Φ18	100	160
25/150	145	115	85	4×Φ14	265	225	8×Φ18	100	160
32/50	160	140	100	4×Φ18	140	110	4×Φ14	110	160
32/65	160	140	100	4×Φ18	160	130	4×Φ14	110	160
32/80	160	140	100	4×Φ18	190	150	4×Φ18	110	160
32/100	160	140	100	4×Φ18	210	170	4×Φ18	110	160
32/125	160	140	100	4×Φ18	240	200	8×Φ18	110	160
32/150	160	140	100	4×Φ18	265	225	8×Φ18	110	160
40/50	175	150	110	4×Φ18	140	110	4×Φ14	125	200
40/65	175	150	110	4×Φ18	160	130	4×Φ14	125	200
40/80	180	150	110	4×Φ18	190	150	4×Φ18	125	200
40/100	180	150	110	4×Φ18	210	170	4×Φ18	125	200
40/125	175	150	110	4×Φ18	240	200	8×Φ18	125	200
40/150	175	150	110	4×Φ18	265	225	8×Φ18	125	200
50/65	200	165	125	4×Φ18	160	130	4×Φ14	135	250
50/80	160	165	125	4×Φ18	190	150	4×Φ18	135	250
50/100	160	165	125	4×Φ18	210	170	4×Φ18	135	250
50/125	160	165	125	4×Φ18	240	200	8×Φ18	135	250
50/150	160	165	125	4×Φ18	265	225	8×Φ18	135	250
65/80	215	185	145	8×Φ18	190	150	4×Φ18	145	300
65/100	180	185	145	8×Φ18	210	170	4×Φ18	145	300
65/125	180	185	145	8×Φ18	240	200	8×Φ18	145	300
65/150	215	185	145	8×Φ18	265	225	8×Φ18	145	300
80/100	245	200	160	8×Φ18	210	170	4×Φ18	175	350
80/125	250	200	160	8×Φ18	240	200	8×Φ18	175	350
80/150	245	200	160	8×Φ18	265	225	8×Φ18	175	350
80/200	245	200	160	8×Φ18	320	280	8×Φ18	175	350
100/125	275	220	180	8×Φ18	240	200	8×Φ18	195	240
100/150	275	220	180	8×Φ18	265	225	8×Φ18	195	240
100/200	275	220	180	8×Φ18	320	280	8×Φ18	195	240
125/150	315	250	210	8×Φ18	265	225	8×Φ18	215	500

襯氟放料球閥FQ41-非標長度

公稱通徑	標準值-PN16/PN6							參考值
DN(mm)	L	D1	K1	n1×ΦZ1	D2	K2	n2×ΦZ2	H	HL
50/80	195	165	125	4×Φ18	190	150	4×Φ18	135	250
50/100	195	165	125	4×Φ18	210	170	4×Φ18	135	250
50/125	195	165	125	4×Φ18	240	200	8×Φ18	135	250
50/150	195	165	125	4×Φ18	265	225	8×Φ18	135	250
65/100	215	185	145	8×Φ18	210	170	4×Φ18	145	300
65/125	215	185	145	8×Φ18	240	200	8×Φ18	145	300
