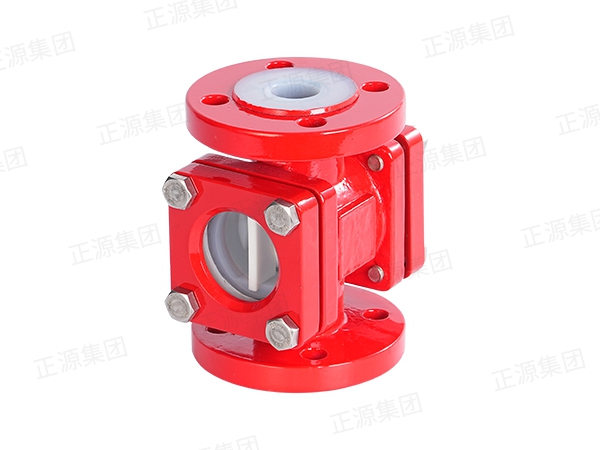

SBC襯氟視鏡止回閥
操作條件：
· 溫度范圍從-40℃(-40'F)到+200℃(+392'F)，取決于襯里材料
· 壓力范圍從1mbar到16bar(232psi)，取決于閥芯
試驗/標識：
· 壓力和氣密性測試根據EN 12266-1(2012-06），泄漏率D，API598閥門檢查與試驗。在20KV電火花測試，保證襯里完整
· 閥體上標志以及商標根據EN19制定
· 根據EN 10204-3.1/3.1B出具材質報告
025-57255189

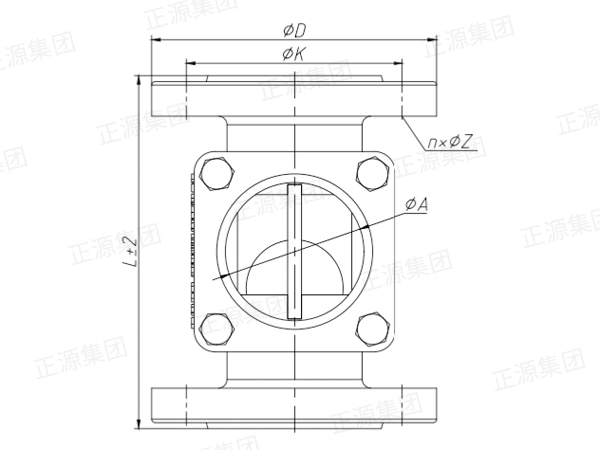

參數描述
| 公稱通徑 | 標準值Standard value（mm) | |||||
|
DN (mm) |
NPS (inch) |
PN16 | ||||
| L | A | D | K | n×ΦZ | ||
| 25 | 1＂ | 152 | 50 | 115 | 85 | 4×Φ14 |
| 40 | 1½＂ | 180 | 65 | 150 | 110 | 4×Φ18 |
| 50 | 2＂ | 203 | 80 | 165 | 125 | 4×Φ18 |
| 80 | 3＂ | 241 | 100 | 200 | 160 | 8×Φ18 |
| 100 | 4＂ | 350 | 125 | 220 | 180 | 8×Φ18 |
| 公稱通徑 | 標準值Standard value（mm) | |||||
|
DN (mm) |
NPS (inch) |
PN16 | ||||
| L | A | D | K | n×ΦZ | ||
| 25 | 1＂ | 152 | 50 | 115 | 85 | 4×Φ14 |
| 40 | 1½＂ | 180 | 65 | 150 | 110 | 4×Φ18 |
| 50 | 2＂ | 203 | 80 | 165 | 125 | 4×Φ18 |
| 80 | 3＂ | 241 | 100 | 200 | 160 | 8×Φ18 |
| 100 | 4＂ | 350 | 125 | 220 | 180 | 8×Φ18 |
