AFT視盅
鋼襯PFA、PTFE視鏡
可隨時觀察管道中的介質流動指標，適用于液態，甚至是氣態。
操作條件
· 溫度范圍從-40℃(-40℉)到200℃(+392℉)，取決于襯里材料
· 壓力范圍從FV到16bar(232Fsi)，根據大小/壓力/溫度
試驗/標識
· 根據EN 12266-1氣壓密封性測試，漏氣率A，在20KV下電火花測試，保證襯里完整。產品上標志以及商標則根據EN19制定。
· 根據EN 10204-3.1出具材質報告
025-57255189

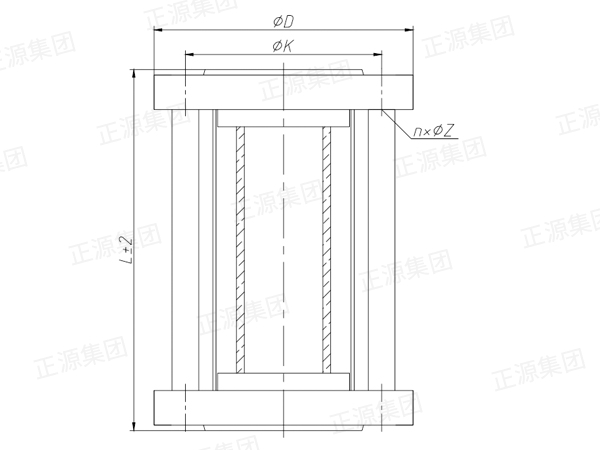

參數描述
| 公稱通徑 | 標準值Standard value（mm) | 參考值 | ||||
|
DN (mm) |
NPS (inch) |
PN16 | 耐壓 | |||
| L | D | K | n×ΦZ | （bar） | ||
| 25 | 1＂ | 160 | 115 | 85 | 4×Φ14 | 10 |
| 40 | 1½＂ | 200 | 150 | 110 | 4×Φ18 | 10 |
| 50 | 2＂ | 230 | 165 | 125 | 4×Φ18 | 10 |
| 65 | 2½＂ | 290 | 185 | 145 | 8×Φ18 | 10 |
| 80 | 3＂ | 310 | 200 | 160 | 8×Φ18 | 7 |
| 100 | 4＂ | 350 | 220 | 180 | 8×Φ18 | 6 |
| 150 | 6＂ | 480 | 285 | 240 | 8×Φ22 | 6 |
| 公稱通徑 | 標準值Standard value（mm) | 參考值 | ||||
|
DN (mm) |
NPS (inch) |
PN16 | 耐壓 | |||
| L | D | K | n×ΦZ | （bar） | ||
| 25 | 1＂ | 160 | 115 | 85 | 4×Φ14 | 10 |
| 40 | 1½＂ | 200 | 150 | 110 | 4×Φ18 | 10 |
| 50 | 2＂ | 230 | 165 | 125 | 4×Φ18 | 10 |
| 65 | 2½＂ | 290 | 185 | 145 | 8×Φ18 | 10 |
| 80 | 3＂ | 310 | 200 | 160 | 8×Φ18 | 7 |
| 100 | 4＂ | 350 | 220 | 180 | 8×Φ18 | 6 |
| 150 | 6＂ | 480 | 285 | 240 | 8×Φ22 | 6 |
材料選擇
視盅部件材料可供選擇
· 閥體法蘭：20/SS304不銹鋼(1.4301)/316L不銹鋼(1.4404)
· 襯里：PFA/PFA-AS/PTFE
· 玻璃管：高硼硅/鋼化玻璃
· 墊片：PTFE
· 安全防護：PMMA(有機玻璃)
· 緊固配件：SS304不銹鋼/316L不銹鋼
視盅部件材料可供選擇
· 閥體法蘭：20/SS304不銹鋼(1.4301)/316L不銹鋼(1.4404)
· 襯里：PFA/PFA-AS/PTFE
· 玻璃管：高硼硅/鋼化玻璃
· 墊片：PTFE
· 安全防護：PMMA(有機玻璃)
· 緊固配件：SS304不銹鋼/316L不銹鋼
